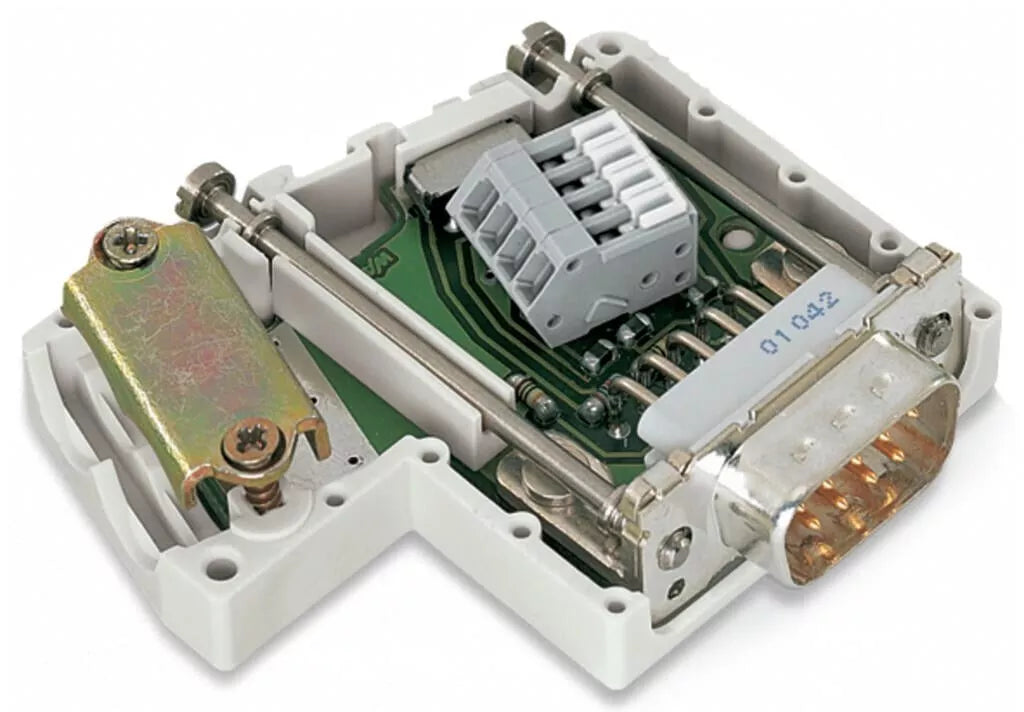

Der Feldbusstecker dient zum Anschluss eines PROFIBUS‐Teilnehmers
an die PROFIBUS‐Busleitung.
Der Feldbusstecker zeichnet sich durch nachfolgende Punkte aus:
- 2 horizontale Kabeleinführungen für Ein‐ und Ausgang.
- Schneller und wartungsfreier CAGE CLAMP®‐Anschluss mit über
Betätigungsschieber arretierbaren Klemmstellen. - Extern bedienbarer Schalter zum Ab‐ bzw. Zuschalten der Terminierung.
Beim ersten und letzten Busteilnehmer muss der Terminierungsschalter auf
“ON“ stehen. (Abschlusswiderstand zugeschaltet).
Bei nachfolgenden Busteilnehmern auf “OFF“.
(Abschlusswiderstand abgeschaltet).
