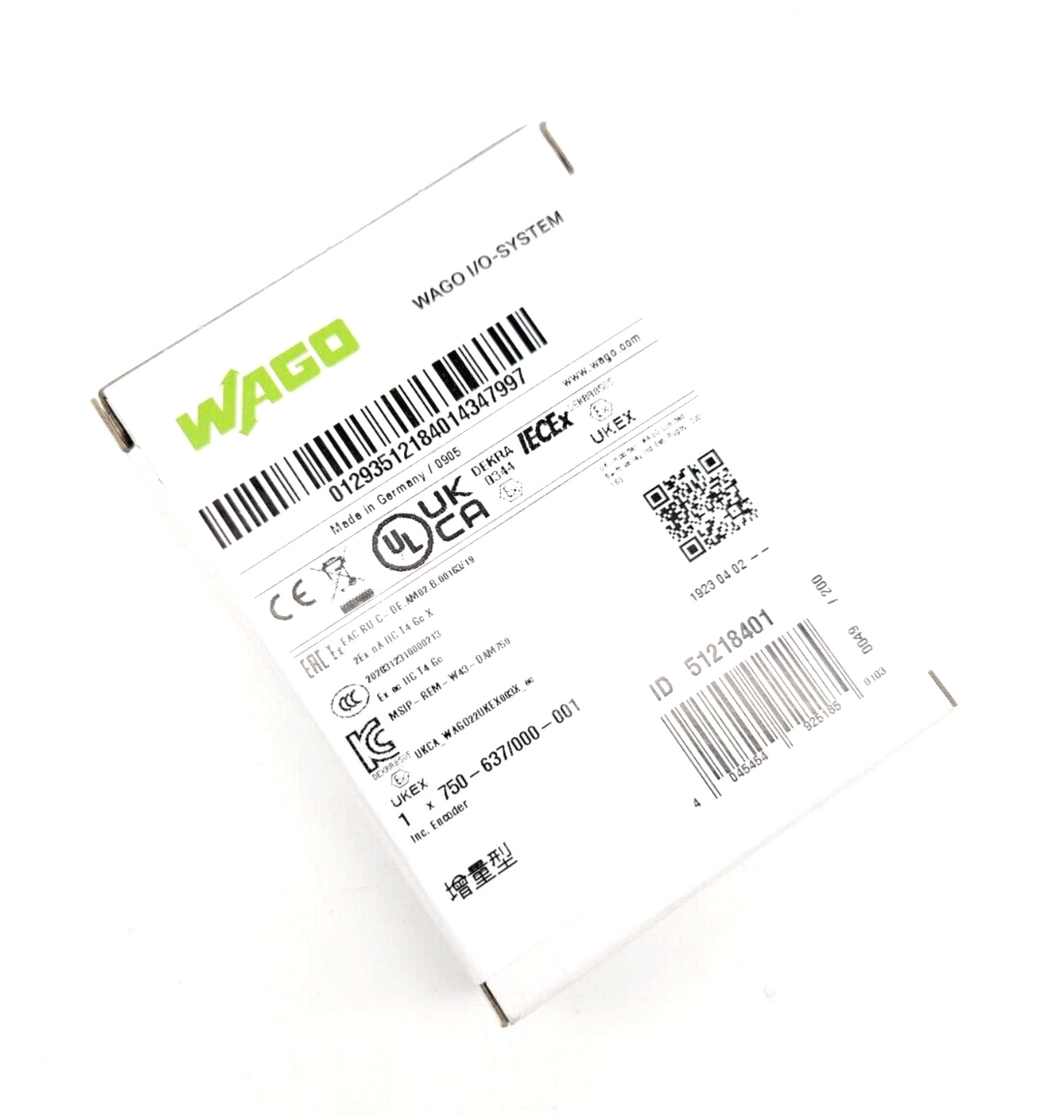

WAGO 750-637/000-001, Inkremental-Encoder-Interface; DC 24 V; Differenzeingang; 32 Bit
Zählertiefe 32Bit Geberanschluss A; /A; B; /B; C; /C (differentielle Eingänge) Versorgungsstrom Geber max 300mA Nullimpuls Latch 32Bit Quadraturdecoder 4-fach-Auswertung Eingangsstrom typ. Latch 5 mA, Gate 7 mA, Ref. 7 mA Ausgangsstrom je Kanal 0,5A Ausgangstrom kurzschlussfest Ausgangsspannung DC 24 V Spannungsbereich für Signal (0) (UABC - UABC/): DC -30 … +15 V; Latch, Gate, Ref.: DC -3 … +5 V Spannungsbereich für Signal (1) (UABC - UABC/): DC 15 … 30 V; Latch, Gate, Ref.: DC 15 … 30 V Datenbreite 1 x 32 Bit Daten 2 x 8 Bit Steuer/Status Grenzfrequenz 250kHz Befehle Lesen, Setzen, Aktivieren Versorgungsspannung System DC 5 V; über Datenkontakte Stromaufnahme Systemversorgung (5 V) 110mA Stromaufnahme Feldversorgung (Modul ohne externe Last) 35mA Potentialtrennung 500 V System/Feld Anzeigeelemente LED (A-D/A-D) grün: A, C, B, Latch, Gate, N1, Ref, N2
Zolltarifnummer: 85389099
