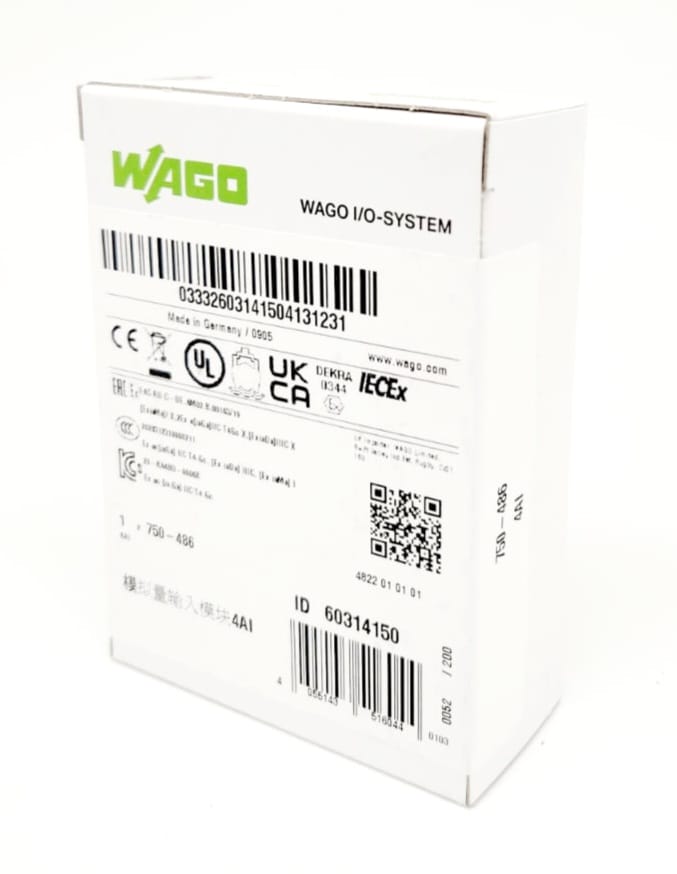

750-486 Wago 4-Kanal-Analogeingang, 0/4 ... 20 mA,
Single-Ended, 12 Bit, Diagnose, Eigensicher Technische Daten Konformitätskennzeichnung CE Potentialtrennung UM = 375 V System/Versorgung Eingangswiderstand < 200 O Wandlungszeit < 10 ms Messfehler 25 °C < ± 0,1 % vom Skalenendwert Temperaturkoeffizient < ± 0,01 % / K vom Skalenendwert Auflösung 12 Bit Leistungsaufnahme Pmax. 2,7 W Verlustleistung PV 1,5 W Datenbreite 4 x 16 Bit Daten, 4 x 8 Bit Steuer/Status (optional) Signalart 0 ... 20 mA Schutzart IP20 Eindrähtiger Leiter 0,08 ... 2,5 mm² / 28 ... 14 AWG Feindrähtiger Leiter 0,08 ... 2,5 mm² / 28 ... 14 AWG Abisolierlänge 8 ... 9 mm / 0.31 ... 0.35 inch [Datenblatt] Beschreibung Die Analogeingangsklemme versorgt die im explosionsgefährdeten Bereich der Zone 0+1 befindlichen eigensicheren Messumformer und verarbeitet deren analoge Messsignale. Die Installation des WAGO-I/O-SYSTEMs 750 hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen. Die Versorgungsspannung von 24 V wird über die Leistungskontakte eingespeist. Die Transmitterversorgung ist bedingt kurzschlussfest ausgeführt. Der Schirmanschluss ist direkt zur Tragschiene geführt. Anzeigen: - LED grün (Betriebsbereitschaft Ein/Aus)- LED rot (Über-/Unterschreitung des Messbereichs, Leitungsbruch, Kurzschluss) Feld- und Systemebene sind galvanisch getrennt. Hinweis: Die Analogeingangsklemme darf nur in Verbindung mit einer DC-24V-Einspeisung Ex i betrieben werden! Allgemeine Informationen (z. B. Errichtungsbestimmungen) zum Explosionsschutz werden in den Handbüchern des WAGO-I/O-SYSTEMs 750 beschrieben! Hersteller: Wago
