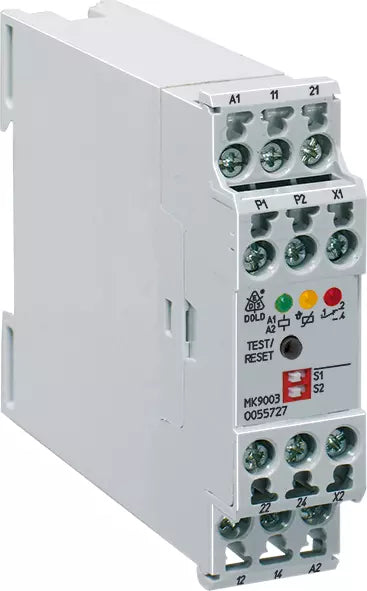

DOLD MK9003.12/11120 ATEX AC230V 0055727 Thermistor-Motorschutzrelais
Zur Temperaturüberwachung explosionsgeschützter Motoren mittels „erhöhte Sicherheit“ EX e EN 60079-7, „druckfeste Kapselung“ EX d EN 60079-1 oder „Überdruck Kapselung“ Ex px in gashaltigen Atmosphären sowie „Schutz durch Gehäuse“ Ex t EN 60079-31 in staubhaltigen Atmosphären. Das Thermistor-Motorschutzrelais schützt normale und explosionsgeschützte Motoren gegen unzulässige Erwärmungen infolge Überlastung gemäß EN 60079-14 und EN 60079-0.
Merkmale
- Nach EN 60947-5-1, EN 60947-8, EN 60079-14, EN 61508, EN 50495, EN 13849
- Erkennung von
- Temperaturüberschreitung
- Drahtbruch im Fühlerkreis
- Kurzschluss im Fühlerkreis - 1 Eingang für 3 oder 6 Thermistoren
- Funktion, wahlweise oder über DIP-Schalter programmierbar:
- Ohne RESET-Funktion (ohne Speicherverhalten)
- Mit RESET-Funktion (mit Speicherverhalten)
- Aktivierung nach Spannungseinschaltung (Einschaltquittierung)
- Mit RESET-Funktion, auch nach Spannungseinschaltung (Einschaltquittierung) - Nullspannungssicheres Speicherverhalten
- Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
- LED-Anzeige für
- Hilfsspannung
- Kontaktstellung
- Übertemperatur oder Drahtbruch bzw. Kurzschluss im Fühlerkreis - Ausgangskontakt 2 Wechsler
- Taster für RESET-Funktion
- Fernreset über X1 / X2 (Schließerkontakt)
- Wahlweise sichere Trennung nach EN 61140, EN 60947-1, 6 kV/2 zwischen:
- Hilfsspannung und Messkreis
- Hilfsspannung und Kontakte
- Messkreis und Kontakte
- Kontakte und Kontakte (bei 2 Wechslern) - 22,5 mm Baubreite
