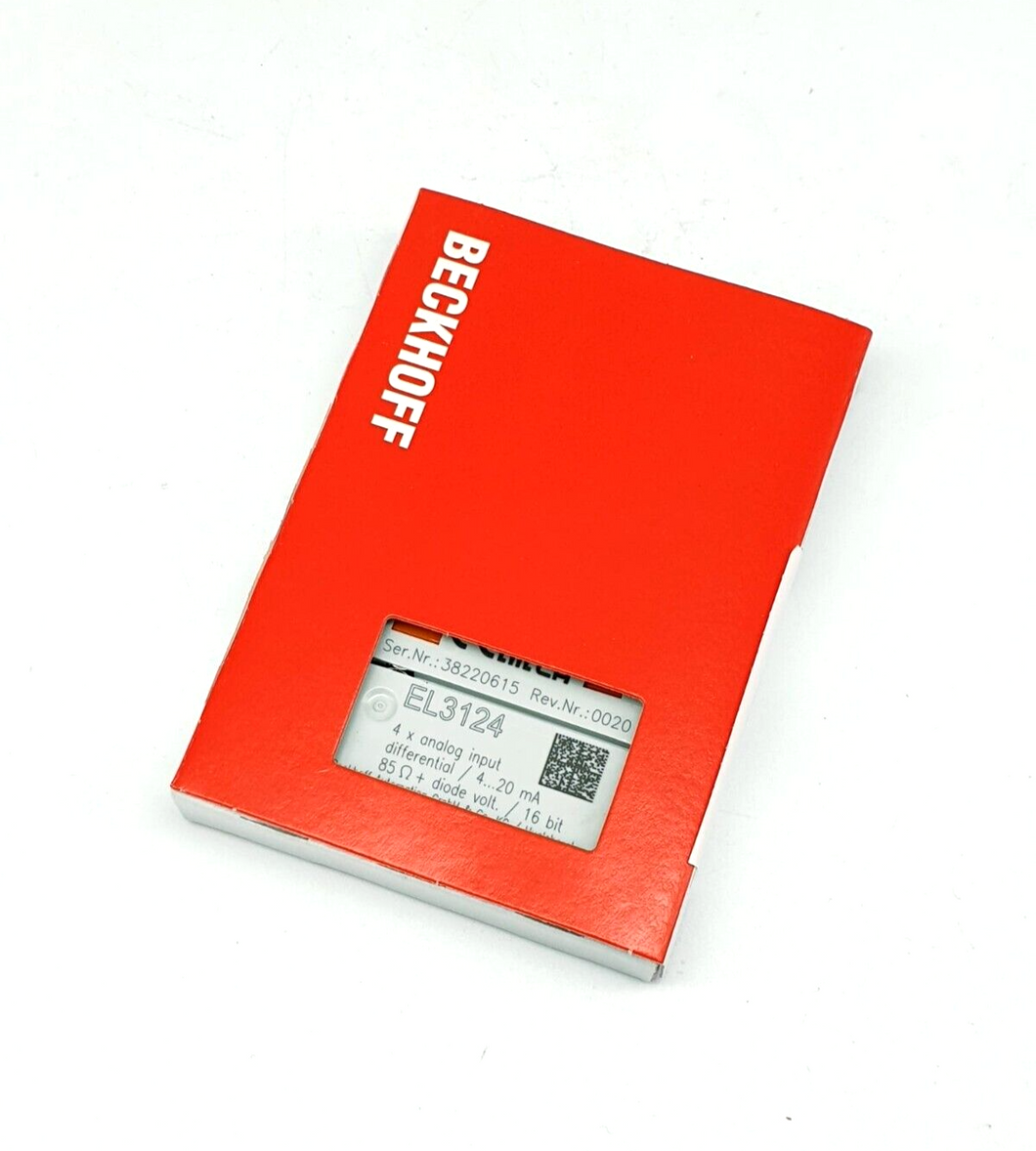

Beckhoff EL3124, EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Strom, 4…20 mA
- Anzahl Eingänge 4 (differenziell)
- Spannungsversorgung über den E-Bus
- Technik Differenzeingang
- Signaltyp differenziell
- Signalstrom 4…20 mA
- Distributed Clocks ja
- Innenwiderstand 85 Ω typ. + Diodenspannung
- Grenzfrequenz Eingangsfilter 5 kHz
- Gleichtaktspannung UCM max. 10 V
- Wandlungszeit ~ 100 µs
- Auflösung 16 Bit (inkl. Vorzeichen)
- Messfehler/ Unsicherheit < ±0,3 % (bezogen auf den Messbereichsendwert)
- Überspannungsfestigkeit 35 V DC
- Potenzialtrennung 500 V (E-Bus/Signalspannung)
- Stromaufn. Powerkontakte –
- Stromaufnahme E-Bus 130 mA typ.
- Breite im Prozessabbild Inputs: 16 Byte
- Konfiguration keine Adress- oder Konfigurationseinstellung
- Besondere Eigenschaften Standard- und Kompakt-Prozessabbild, FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
- Gewicht ca. 60 g
- Betriebs-/Lagertemperatur -25…+60 °C/-40…+85 °C
- Relative Feuchte 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage IP20/beliebig
- Steckbare Verdrahtung bei allen ESxxxx-Klemmen
- Zulassungen/Kennzeichnungen CE, UL, ATEX, IECEx, cFMus
- Ex-Kennzeichnung ATEX:
- II 3 G Ex nA IIC T4 Gc
- cFMus:
- Class I, Division 2, Groups A, B, C, D
- Class I, Zone 2, AEx ec IIC T4 Gc
