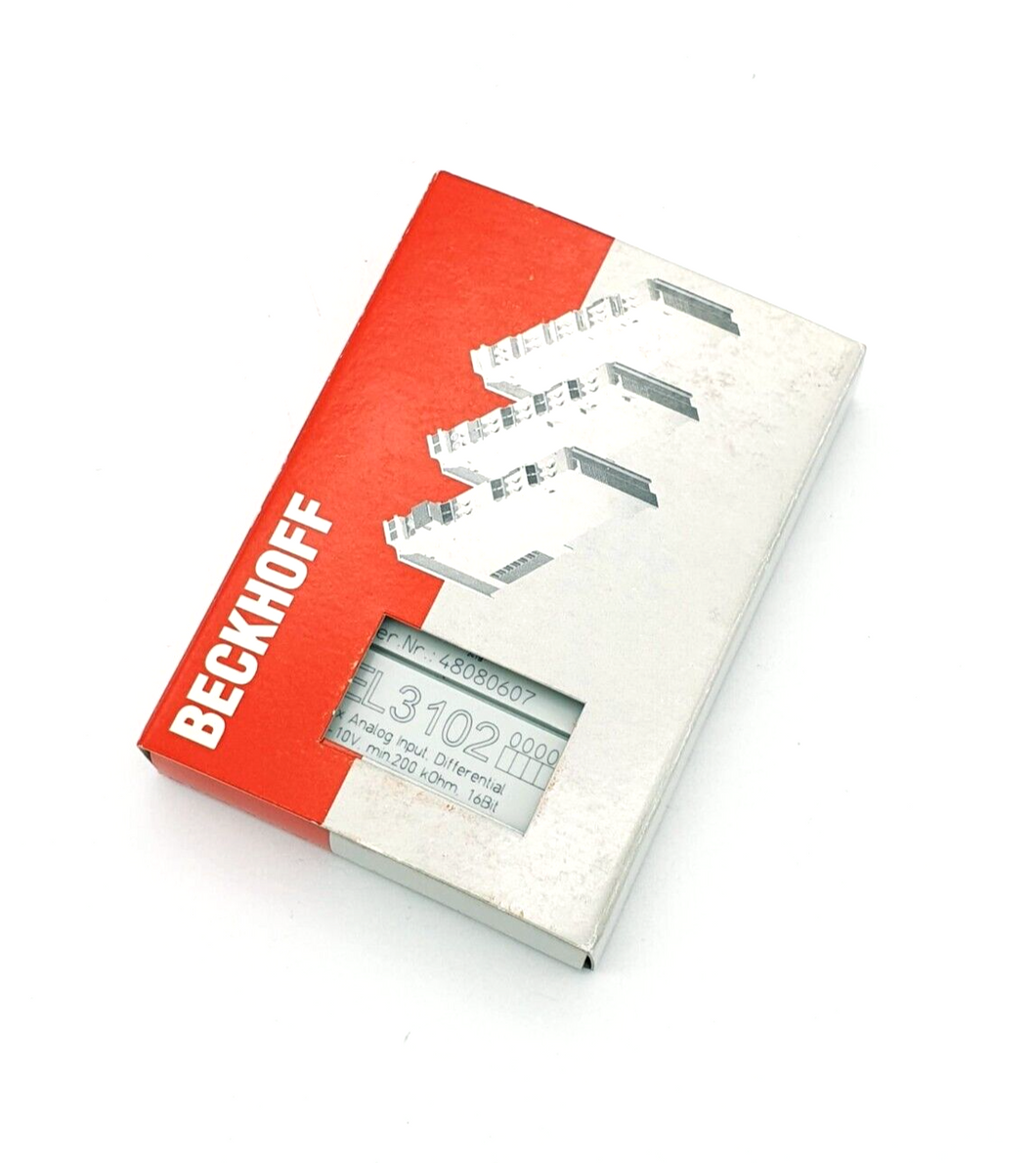

Beckhoff EL3102, EtherCAT-Klemme, 2-Kanal-Analog-Eingang, Spannung, ±10 V, 16Bit
- Anzahl Eingänge 2 (differenziell)
- Spannungsversorgung über den E-Bus
- Technik Differenzeingang
- Signaltyp differenziell
- Signalspannung -10…+10 V
- Oversampling-Faktor –
- Eingangssignal Bandbreite –
- Distributed Clocks ja
- Genauigkeit Distributed Clocks << 1 µs
- Innenwiderstand > 200 kΩ
- Grenzfrequenz Eingangsfilter 5 kHz
- Gleichtaktspannung UCM max. 35 V (bezogen auf internes GND)
- Wandlungszeit ~ 60 µs (Fast Mode ~ 40 µs)
- Auflösung 16 Bit (inkl. Vorzeichen)
- Messunsicherheit < ±0,3 % (bezogen auf den Messbereichsendwert)
- Potenzialtrennung 500 V (E-Bus/Signalspannung)
- Stromaufn. Powerkontakte –
- Stromaufnahme E-Bus 170 mA typ.
- Breite im Prozessabbild Inputs: 8 Byte
- Besondere Eigenschaften Standard- und Kompakt-Prozessabbild, Messwertdarstellung umschaltbar, FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
- Gewicht ca. 60 g
- Betriebs-/Lagertemperatur -25…+60 °C/-40…+85 °C
- Relative Feuchte 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage IP20/beliebig
- Steckbare Verdrahtung bei allen ESxxxx-Klemmen
- Zulassungen/Kennzeichnungen CE, UL, ATEX
- Ex-Kennzeichnung II 3 G Ex nA IIC T4 Gc
