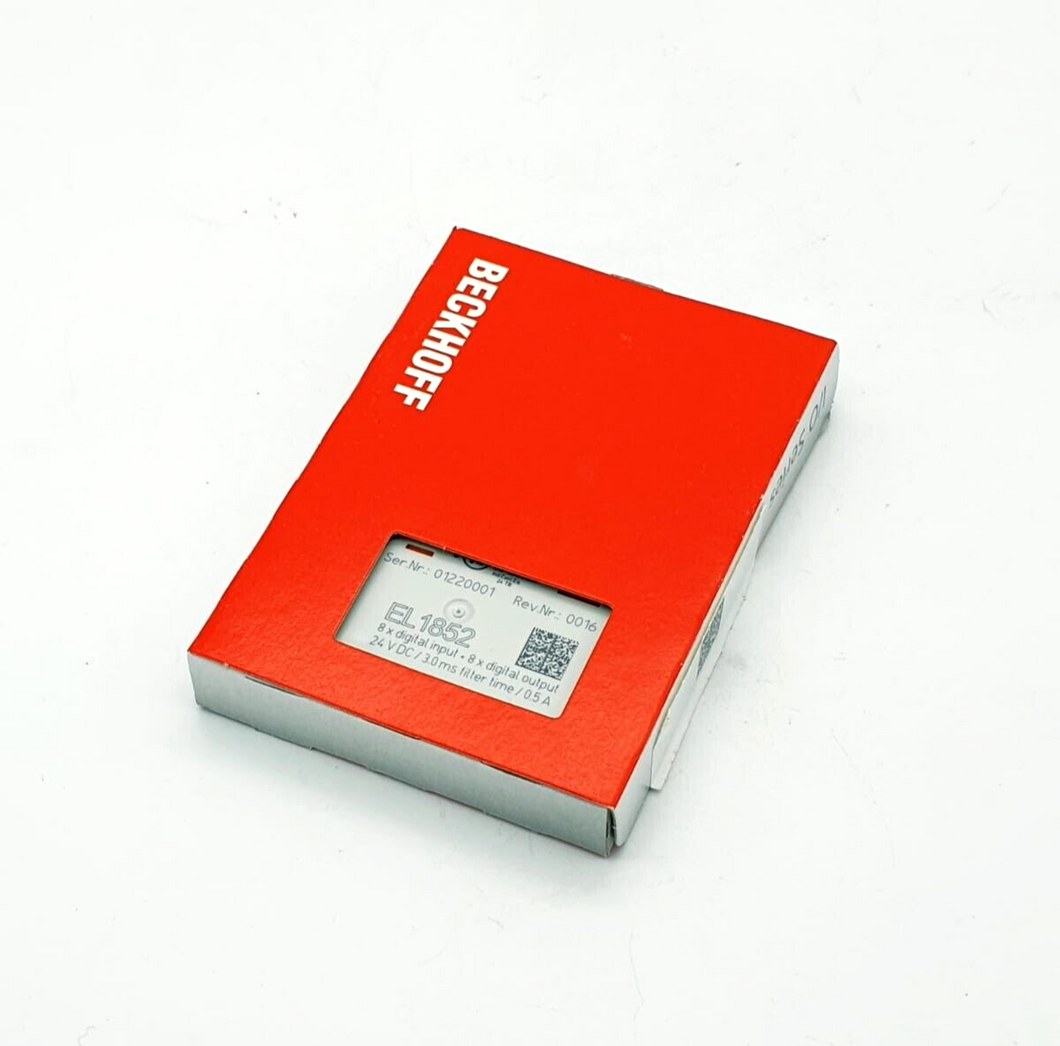

Beckhoff EL1852, EtherCAT-Klemme, 8-Kanal-Eingang &Ausgang, 24 V DC, 3 ms, 0.5A
- Anschlusstechnik Flachbandkabel
- Spezifikation EN 61131-2, Typ 1/3
- Anzahl Kanäle 8 Eingänge + 8 Ausgänge
- Nennspannung 24 V DC (-15 %/+20 %)
- Strombelastbarkeit max. 1 A je Anschlussstift
- Signalspannung „0“ -3…+5 V (EN 61131-2, Typ 1/3)
- Signalspannung „1“ 11…30 V (EN 61131-2, Typ 3)
- Eingangsstrom 3 mA typ. (EN 61131-2, Typ 3)
- Eingangsfilter 3,0 ms typ.
- Distributed Clocks –
- Lastart ohmsch, induktiv, Lampenlast
- Ausgangsstrom max. 0,5 A je Kanal
- Verpolungsschutz ja
- Abschaltenergie (ind.) max. < 150 mJ/Kanal
- Schaltzeiten TON: 60 µs typ., TOFF: 300 µs typ.
- Stromaufn. Powerkontakte 20 mA aus der 24-V-Versorgung (keine Powerkontakte)
- Stromaufnahme E-Bus 100 mA typ.
- Potenzialtrennung 500 V (E-Bus/Feldspannung)
- Besondere Eigenschaften Kombi-EtherCAT-Klemme, 8 x Ausgang 24 V DC, Imax = 0,5 A, Lastart: ohmsch, induktiv, Lampenlast, Verpolungsschutz
- Gewicht ca. 65 g
- Betriebs-/Lagertemperatur 0…+55 °C/-25…+85 °C
- Relative Feuchte 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage IP20/beliebig
- Zulassungen/Kennzeichnungen CE, UL
