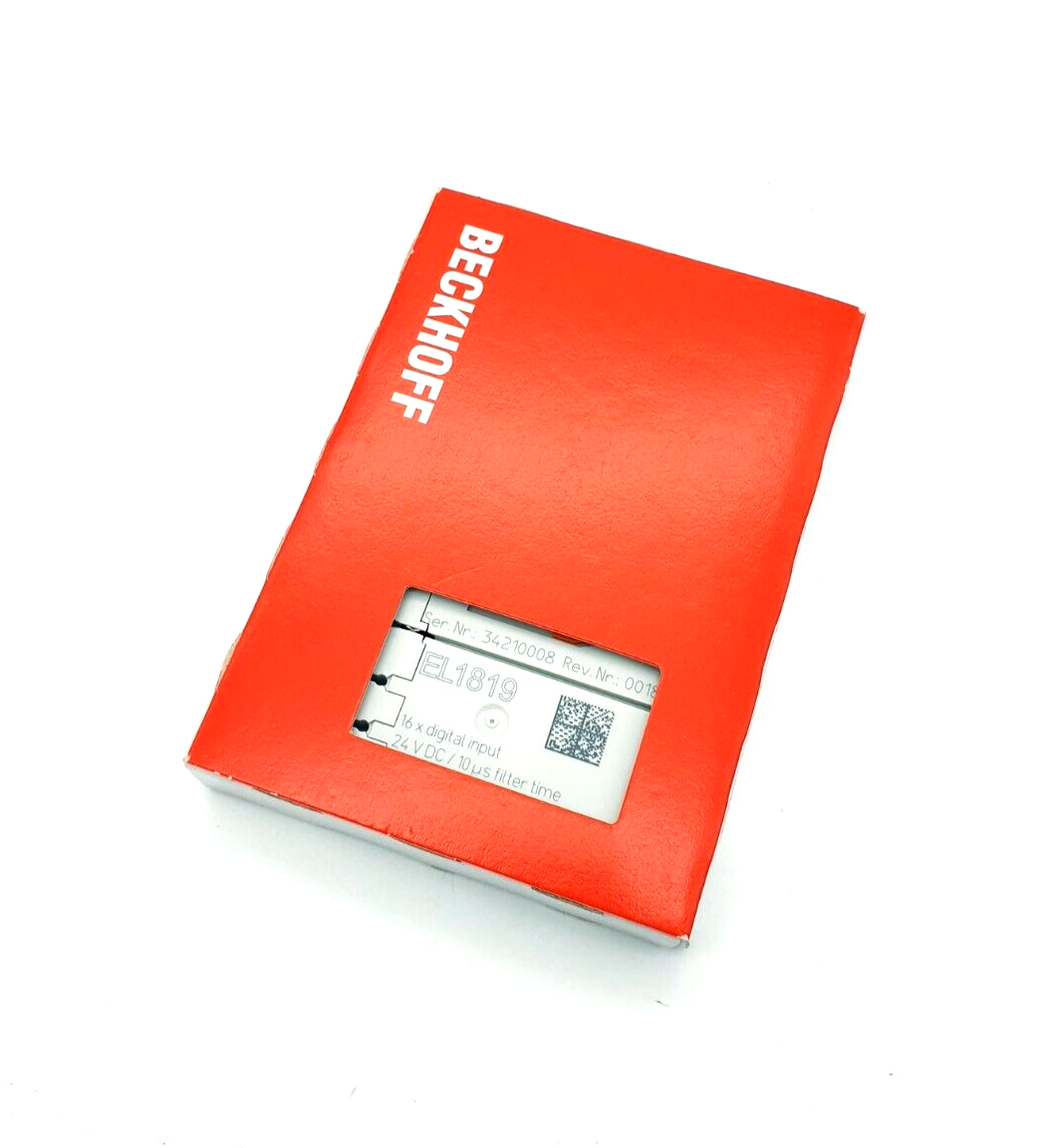

Beckhoff EL1819, EtherCAT-Klemme, 16-Kanal-Digital-Eingang, 24 V DC, 10 µs
- Anschlusstechnik 1-Leiter
- Spezifikation EN 61131-2, Typ 1/3
- Anzahl Eingänge 16
- Nennspannung 24 V DC (-15 %/+20 %)
- Signalspannung „0“ -3…+5 V (EN 61131-2, Typ 1/3)
- Signalspannung „1“ 11…30 V (EN 61131-2, Typ 3)
- Eingangsstrom 3 mA typ. (EN 61131-2, Typ 3)
- Eingangsfilter 10 µs typ.
- Distributed Clocks –
- Stromaufn. Powerkontakte 4 mA typ. + Last
- Stromaufnahme E-Bus 100 mA typ.
- Potenzialtrennung 500 V (E-Bus/Feldspannung)
- Konfiguration keine Adress- oder Konfigurationseinstellung
- Besondere Eigenschaften Standardklemme mit hoher Kanalanzahl für schnelle 24-V-DC-Flanken, Direktstecktechnik
- Gewicht ca. 65 g
- Betriebs-/Lagertemperatur -25…+60 °C/-40…+85 °C
- Relative Feuchte 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage IP20/beliebig (siehe Dokumentation)
- Zulassungen/Kennzeichnungen CE, UL, ATEX
- Ex-Kennzeichnung II 3 G Ex nA IIC T4 Gc
